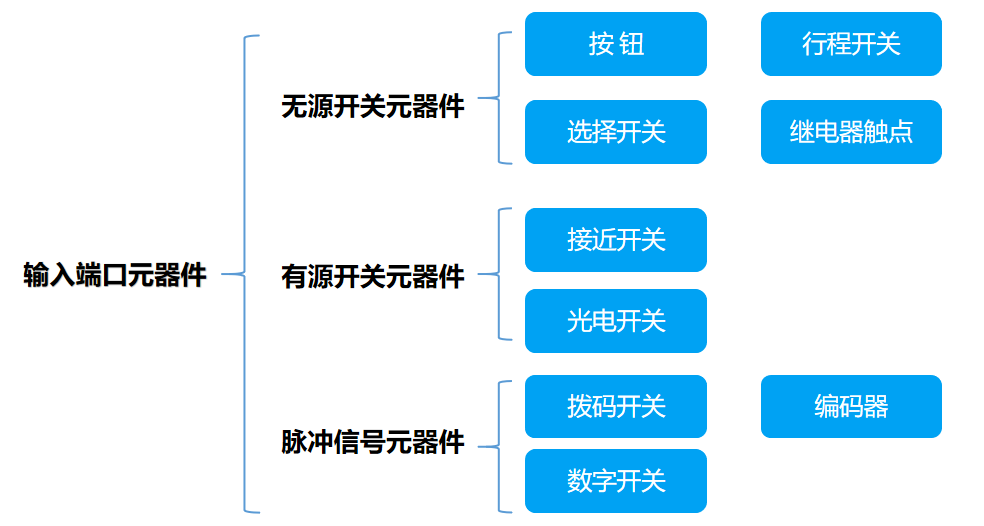

一．plc编程入门中，PLC接线属于一大难点，作为PLC输入元器件可以分为无源开关，有源开关，脉冲型开关
二．plc编程入门，PLC为防止各种信号干扰，PLC输入电路采用RC滤波器来消除外部干扰，采用光电耦合电路进行电路隔离，光电耦合电路由发光二极管和光电三极管组成。当输入电路因外部开关闭合形成回路后，光电耦合电路中的发光二极管发光使光电三级管饱和导通，光电三极管导通后给内部电路传递信号，此时该输入点在PLC存储器位状态由0变为1。

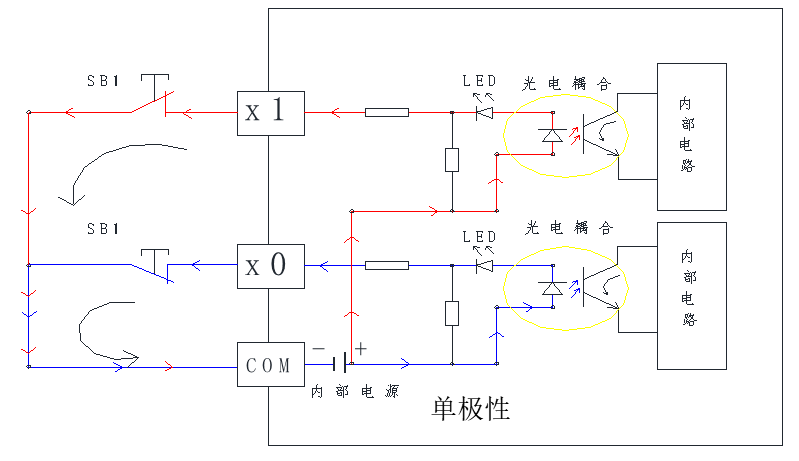

1.作为PLC输入电路有可以分为单极性输入电路和双极性输入电路，单极性电路PLC输入端只有COM,FX1和FX2系列的PLC属于这种类型，接线规则是已规定好的，这样接就可以了

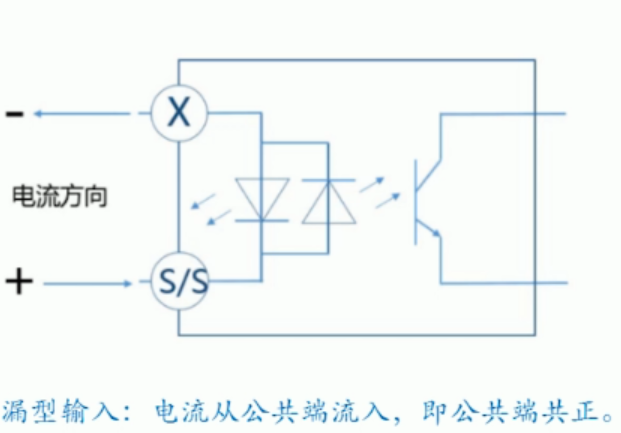

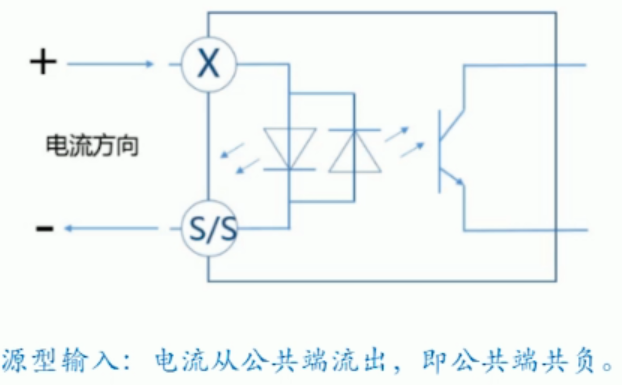

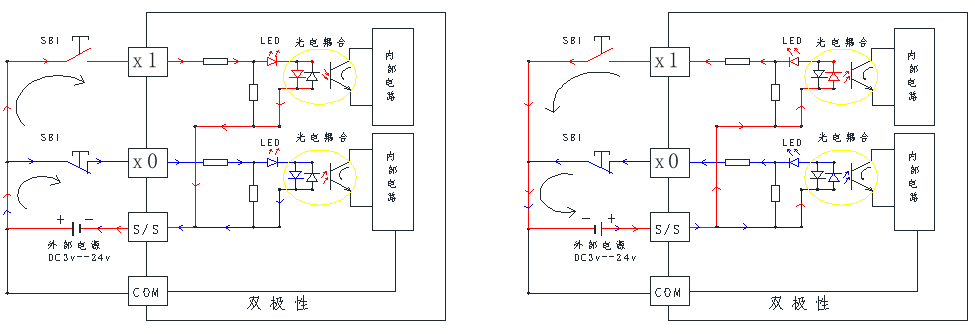

2.双极性电路PLC输入端只有S/S公共端，而S/S端接+还是接-，又将双极性电路分为漏型输入电路和源性输入电路，（S/S接-为源型输入电路，S/S接+为漏型输入电路）
比如：无源开关输入接线可以接源型输入电路，也可接漏型输入电路；即S/S接+，或者S/S接-。plc编程入门FX3U PLC输入接线的第一部分先分享到这里。
