FX3U PLC系统组成，东莞PLC编程培训，PLC电气自动化编程

大家好！我是东莞专业PLC编程培训学校智通课程顾问王老师；

今天给大家分享：FX3U PLC系统组成

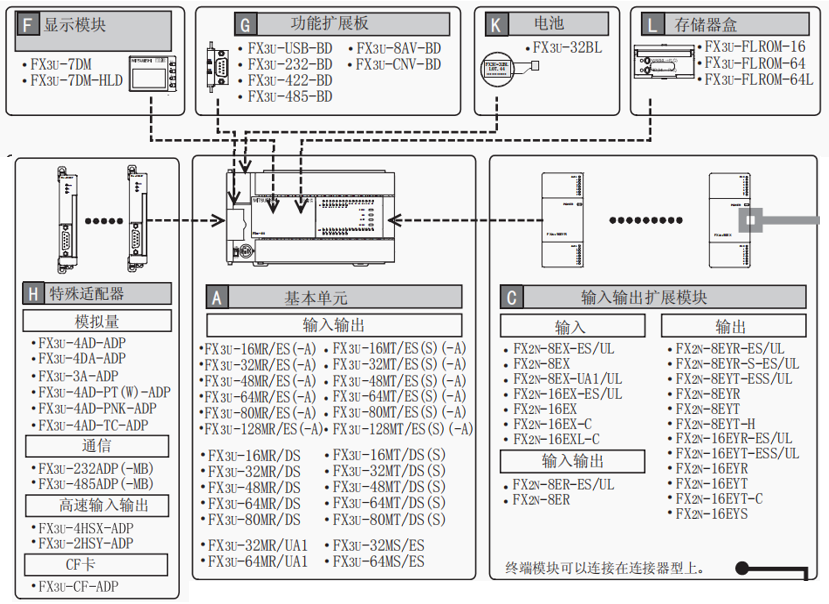

FX3U PLC系统组成由主单元和各种扩展模块组成，如下图所示
东莞PLC编程培训

基本单元A左边开始，可以连接功能扩展板G，FX3U-USB-BD
FX3U-232-BD
FX3U-422-BD
FX3U-485-BD
FX3U-CNV-BD
FX3U-8AV-BD
基本单元A左边开始，可以连接特殊适配器H
模拟量适配器
FX3U-4AD-ADP
FX3U-4DA-ADP
FX3U-3A-ADP
FX3U-232ADP(-MB)
FX3U-485ADP(-MB)
FX3U-4AD-PT(W)-ADP
FX3U-4AD-PNK-ADP
FX3U-4AD-TC-ADP
通讯适配器
FX3U-232ADP(-MB)
FX3U-485ADP(-MB)
高速输入输出
FX3U-2HSY-ADP
FX3U-4HSY-ADP
基本单元A右边开始，可以连接输入模块，输出扩展模块，输入输出模块，模拟量模块，定位模块，通讯模块，网络模块，电源模块等

输入模块有
FX2N-8EX-ES/UL
FX2N-8EX
FX2N-8EX-UA1/UL
FX2N-16EX-ES/UL
FX2N-16EX
FX2N-16EX-C
FX2N-16EXL-C

输出模块有
FX2N-8EYR-ES/UL
FX2N-8EYR-S-ES/UL
FX2N-8EYT-ESS/UL
FX2N-8EYR
FX2N-8EYT
FX2N-8EYT-H
FX2N-16EYR-ES/UL
FX2N-16EYT-ESS/UL
FX2N-16EYR
FX2N-16EYT
FX2N-16EYT-C
FX2N-16EYS

输入输出扩展单元有
FX2N-32ER-ES/UL
FX2N-48ER-ES/UL
FX2N-48ER-UA1/UL
FX2N-32ER
FX2N-48ER
FX2N-48ER-DS
FX2N-48ER-D
FX2N-32ES
FX2N-32ET-ESS/UL
FX2N-48ET-ESS/UL
FX2N-32ET
FX2N-48ET
FX2N-48ET-DSS
FX2N-48ET-D

模拟量模块有
FX3U-4AD
FX3U-4DA
FX3U-4LC
FX2N-2AD
FX2N-2DA
FX2N-4AD
FX2N-4AD-TC
FX2N-4AD-PT
FX2N-4DA
FX2N-5A
FX2N-8AD
FX2N-2LC
FX0N-3A

定位模块有
FX3U-20SSC-H
FX3U-2HC
FX2N-1PG(-E)
FX2N-10PG
FX2N-1HC

特殊的定位单元
FX2N-10GM
FX2N-20GM
FX2N-1RM(-E)-SET
通讯模块有FX2N-232IF

网络模块有FX3U-ENET-L
FX2N-32CCL
FX3U-64CCL
FX2N-16CCL-M
FX2N-64CL-M
FX2N-16LNK-M
FX2N-32ASI-M

扩展电源模块FX3U-1PSU-5V
